產品說明:

斜輥型紙棒成型機是一種將純木漿基紙制成紙棒的專業設備。主要用于棉簽、棒棒糖等紙棒產品。該設備具有自動進料、自動繞組、自動粘膠、自動成型等功能。它具有生產速度快、效率高、自動化程度高、結構緊湊、操作簡單、維護和調整方便等特點。

設備結構
斜輥式紙棒成型機由送紙機構、轉扭機構、粘膠機構、成型機構、輸送帶輸送機構組成。

送紙機構
1、紙卷固定方式根據紙卷的直徑分為內置和外置兩種類型。
2、磁粉張力控制器旨在確保紙有足夠的張力,以滿足紙棒成型的需要。
3、送紙輥是通過張力控制器將紙輥輸送到紙棒成型帶的裝置。

紙棒成型機構

橡膠輥將模板上切割的成型紙棒壓緊,將紙棒擰成預設直徑。 成型的紙棒通過傳送帶輸送。

膠合機構采用膠涂輪完成膠,膠量由膠電機控制。

膠水和膠水的制作
一般來說,聚乙烯醇粉和水可以熔化成紙棒膠。

制作方法:加入一部分聚乙烯醇粉,加入兩份水。攪拌并加熱直到融化。使用時,取一部分融化的膠水,加入10份水,攪拌均勻。 因?yàn)榫垡蚁┐际且环N糖,由聚乙烯醇制成的紙棒是食品安全的,可以用于棒棒糖和其他食品中。

紙張切割機構
剪紙輥是一種根據已設定的長度自動切斷成型的紙棒的機構。

輸送帶輸送機構
被切斷的紙棒落在安裝在下部的傳送帶上,穩定地送到箱式平臺上進行收集。

設備特點
紙棒成型機采用PLC和觸摸屏人機界面控制,起動速度穩定,具有過載保護功能。 采用微機自動速度控制,可準確控制軋紙所需的膠量。 采用磁粉張力自動控制,保證送紙張力的穩定性。 配備靈活的手動校正裝置,可快速調整紙張的進料偏差。

技術參數:


型號

JF-PS70

JF-PS150

總功率

5KW / 380V / 50HZ

7KW / 380V / 50HZ

生產速度

70-80米/分鐘
           (1000-1200/分鐘)

150/分鐘
           (1900-2100/分鐘)

(根據紙棒的直徑和長度來確定的速度)

紙棒直徑

2mm - 3mm (其他尺寸需要定制)

紙棒長度

140 mm-160mm (其他尺寸需要定制)

設備尺寸

4000×1560×1530(mm)

5100×1560×1530(mm)

重量

850kg

1000kg

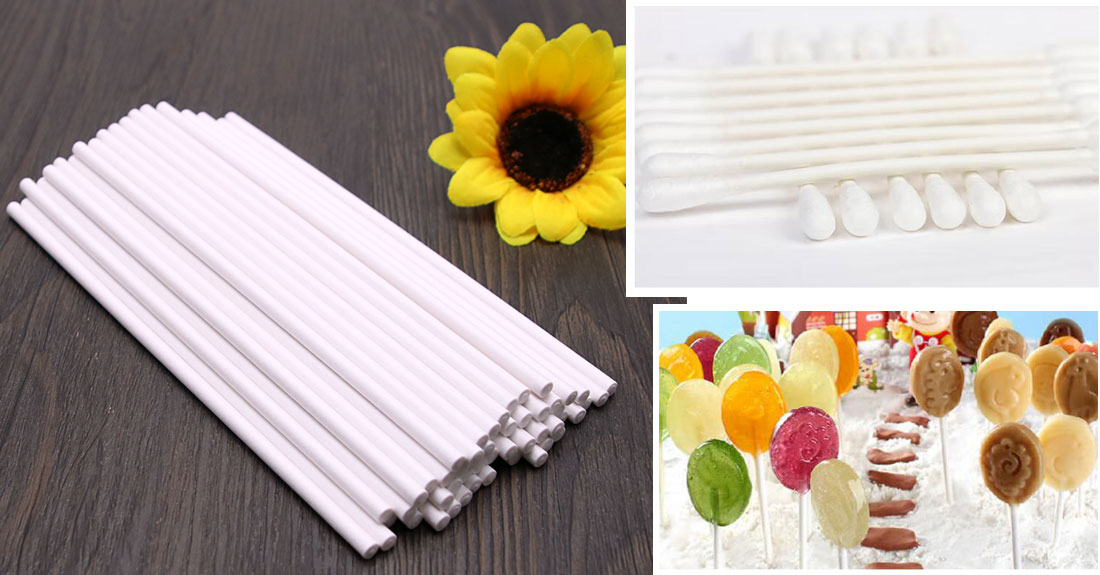

樣品展示


紙棒機
可以根據客戶需求搓卷不同直徑裁切不同長度的紙棒
